АИМ Series GOST Explosion Proof Electric Motor

Type: GOST Standard Three Phase Explosion-proof Asynchronous Motor

Efficiency level: High efficiency energy-saving

Explosion-proof symbol:

Ex d I Mb, Ex d IIA T4 Gb, Ex d IIB T4 Gb, Ex d IIC T4 Gb

Temperature classes: T1, T2, T3, T4, T5, T6

Temperature classes	T1	T2	T3	T4	T5	T6
The ignition temperature （℃）	450	300≤450	200≤300	135≤200	100≤135	85≤100
The allowed Maximum equipment surface temperature （℃）	450	300	200	135	100	85

Frame size: 63~355 frame

Rated output: 0.37~315kW, 0.50~425HP

Rated voltage: 220/380V, 380/660V, 400/690V

No. of poles: 2, 4, 6, 8, 10 Pole

Rated frequency (speed): Synchronous speed 3000/1500/1000/750/600 r/min

Mounting methods: B3, B35, B5, V1

Material of housing: Cast iron

Insulation class: F (155℃)

Temp. rising: ΔT=80°K (B class)

Protection class: IP44, IP54, IP55, IP56

Cooling: IC411 Totally-enclosed, fan-cooled

Bearing type: Roller/Ball bearing

Working duty: S1 (Continuous)

Service factor: 1.00

Ambient temperature: -20°C ~ 40°C

Altitude: ≦1000 m.a.s.l

Ambient humidity: ≦90%

Lubricating: With grease system

Grounding lug: on the frame and terminal box

Metric Threaded Cable Entries on the Terminal Box

Customized frame size/power

Materiel of frame: Fabricated in welded steel plate frame

Shaft: Special dimensions, double shaft end, tapered, hollow as per request

Inverter/converter VFD application

Service Factor: 1.15 or above

Insulation Class: H (180℃)

Ambient temperature: Above 40 °C (on request)

Altitude: ＞1000M (on request)

Bearing: SKF, FAG, NSK, C&U brand

Grease lubricated bearings

Space heaters

Thermostats RTD

Thermal protection PTC

Temperature detector PT100

NDE or both DE and NDE bearing are electrically insulated

Special Winding, Voltage, Frequency

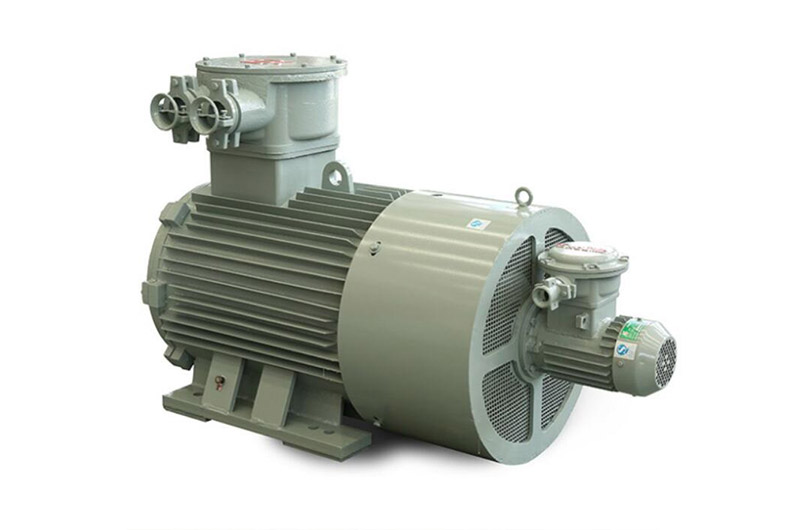

Cooling: IC416 Forced cooling by independent axial fan

АИМ Series GOST Standard Three Phase Explosion-proof Asynchronous Motor
Type	Rated	Rated	Rated	Rated	Efficiency	Power	Slip	Ist/In	Tst/Tn	Tmax/Tn	Inertia
	power	speed	Voltage	current	КПД	factor	Сколь-жение				Jm
	(кВт)	(мин-1)	(В)	(A)	(η%)	(cosφ)	(η%)	(times)	(times)	(times)	(kgm2)
АИМ 63А2	0,37	3000	380В	0,9	70	0,81	7	5	2,2	2,2	0,0005
АИM 63В2	0,55	3000	380В	1,3	73	0,82	6	6	2,2	2,3	0,0006
АИM 63А4	0,25	1500	380В	0,8	68	0,73	8	4,1	2,1	2,2	0,001
АИM 63В4	0,37	1500	380В	1,12	69	0,75	10	4,1	2,1	2,2	0,0015
АИM 63А6	0,18	1000	380В	0,85	56	0,66	10	3,6	1,1	1,8	0,001
АИM 63В6	0,25	1000	380В	0,95	59	0,68	10	3,6	1,1	1,8	0,0015
АИM 71А2	0,75	3000	380В	1,8	75	0,83	6	6	2,2	2,3	0,0016
АИM 71В2	1,1	3000	380В	2,5	77	0,84	7	5,3	2,2	2,3	0,002
АИM 71А4	0,55	1500	380В	1,5	73	0,75	8	4,4	2,4	2,3	0,0021
АИM 71В4	0,75	1500	380В	2	74	0,75	7	4,4	2,3	2,3	0,0023
АИM 71А6	0,37	1000	380В	1,25	67	0,7	10	3,6	1,9	2,0	0,0023
АИM 71В6	0,55	1000	380В	1,8	68	0,72	10	3,6	1,9	2,1	0,0025
АИM 80А2	1,5	3000	380В	3,4	78	0,87	7	6	2,2	2,3	0,0025
АИM 80В2	2,2	3000	380В	4,7	80	0,88	7	6,2	2,2	2,3	0,0028
АИM 80А4	1,1	1500	380В	2,7	76	0,66	6	5,5	2,3	2,3	0,0036
АИM 80В4	1,5	1500	380В	3,7	77	0,77	7	5,5	2,3	2,3	0,004
АИM 80А6	0,75	1000	380В	2,3	69	0,71	7	4,5	2,0	2,1	0,0044
АИM 80В6	1,1	1000	380В	3,2	71	0,72	7	4,5	2,0	2,1	0,005
АИM 90L2	3	3000	380В	6,4	82	0,87	5,5	6	2,2	2,3	0,0053
АИM 90L4	2,2	1500	380В	5	81	0,8	7	6	2,3	2,3	0,0091
АИM 90L6	1,5	1000	380В	4	76	0,72	7	4,5	2,0	2,1	0,0118
АИM 100S2	4	3000	380В	8,2	84	0,87	5,5	6,5	2,2	2,3	0,0102
АИM 100L2	5,5	3000	380В	11	85	0,88	5,5	6,5	2,2	2,3	0,0121
АИM 100S4	3	1500	380В	6,8	81	0,8	5,5	6	2,3	2,3	0,0154
АИM 100L4	4	1500	380В	8,8	84	0,82	5,5	6	2,3	2,3	0,017
АИM 100L6	2,2	1000	380В	5,6	80	0,73	7	5,5	2,0	2,1	0,0212
АИM 100L8	1,5	750	380В	4	74	0,65	7	4	1,8	2,0	0,02
АИM 112MА8	2.2	750	380В	5,8	82	0,76	5,5	6	1,3	2,1	0,025
АИM 112MB8	3	750	380В	7,7	79	0,7	7	5,5	1,2	1,8	0,028
АИM 112M2	7,5	3000	380В	14,9	87	0,88	3,7	7,5	1,2	2,2	0,01353
АИM 112M4	5,5	1500	380В	11,7	86	0,85	4,6	7	2,3	2,3	0,02215
АИM 112MA6	3	1000	380В	7,4	82	0,76	5,5	6	1,3	2,1	0,2137
АИM 112MB6	4	1000	380В	9,8	82	0,7	7	5	1,2	1,8	0,2235
АИM 132M2	11	3000	380/660В	20,5/11,9	88	0,9	3,2	7,5	1,2	2,2	0,0185
АИM 132S4	7,5	1500	380/660В	15,2/8,8	87,5	0,85	3,5	7	1,4	2,3	0,0327
АИM 132M4	11	1500	380/660В	22,7/13,1	88	0,85	3,5	7	1,4	2,2	0,0439
АИM 132S6	5,5	1000	380/660В	11,8/6,8	85	0,81	4	7	1,3	2,1	0,0577
АИM 132M6	7,5	1000	380/660В	16,1/9,3	85	0,81	3,6	7	1,3	2,1	0,0755
АИM 132S8	4	750	380/660В	9,9/5,7	81,5	0,74	5,8	6	1,2	1,9	0,051
АИM 132M8	5,5	750	380/660В	13,5/7,8	83	0,74	5,5	6	1,2	1,9	0,0732
АИN 160S2	15	3000	380/660В	28,8/16,6	89	0,89	2,3	7,5	1,2	2,2	0,0496
АИM 160M2	18,5	3000	380/660В	34,7/20	90	0,9	2,2	7,5	1,2	2,2	0,062
АИM 160S4	15	1500	380/660В	29,6/17,1	89	0,85	2,6	7	1,4	2,2	0,103
АИM 160M4	18,5	1500	380/660В	35,9/20,7	89,5	0,86	2,9	7	1,2	2,2	0,13
АИM 160S6	11	1000	380/660В	23,1/13,3	87	0,81	4,4	7	1,2	2,1	0,13
АИM 160M6	15	1000	380/660В	30,9/17,8	88	0,82	4,2	7	1,2	2,1	0,17
АИM 160S8	7,5	750	380/660В	18,4/10,6	85,5	0,73	4,5	6	1,2	2,1	0,114
АИM 160M8	11	750	380/660В	26/15	86	0,73	4,5	6	1,1	1,9	0,171
АИM 180S2	22	3000	380/660В	40,8/23,5	88	0,89	1,8	7,5	1,1	2	0,0797
АИM 180M2	30	3000	380/660В	54,8/31,6	90,5	0,9	1,8	7,5	1,1	2	0,105
АИM 180S4	22	1500	380/660В	42,9/24,8	90,7	0,85	2,2	7	1,2	2,2	0,141
АИM 180M4	30	1500	380/660В	57,8/33,4	90,5	0,86	2,4	7,2	1,2	2,2	0,176
АИM 180M6	18,5	1000	380/660В	37,2/21,5	89,5	0,83	2,6	7	1,2	2,2	0,258
АИM 180M8	15	1000	380/660В	33/19	86	0,78	4,2	6,5	1,1	2	0,252
АИM 200M2	37	3000	380/660В	67,9/39,2	92	0,9	1,66	7,5	2	2,3	0,16822
АИM 200L2	45	3000	380/660В	82,3/47,5	93,2	0,9	1,66	7,5	2	2,3	0,27700
АИM 200M4	37	1500	380/660В	69,9/40,3	92,5	0,87	2	7,2	2,2	2,3	0,37000
АИM 200L4	45	1500	380/660В	83,4/48,1	92,8	0,88	2	7,2	2,2	2,3	0,56000
АИM 200M6	22	1000	380/660В	44,7/25,8	90	0,83	2	7	2,1	2,1	0,46837
АИM 200L6	30	1000	380/660В	59,3/34,2	91,5	0,84	2,5	7	2,1	2,1	0,58600
АИM 200M8	18,5	750	380/660В	41,1/23,7	90	0,76	3,33	6,6	1,9	2	0,52000
АИM 200L8	22	750	380/660В	50/28,9	88	0,76	2,66	6,6	1,8	2	0,62000
АИM 225M2	55	3000	380/660В	100,4/58	92,5	0,9	1,33	7,5	2	2,3	0,37840
АИM 225M4	55	1500	380/660В	100,3/57,9	93	0,87	1,33	7,2	2,2	2,3	0,78000
АИM 225M6	37	1000	380/660В	69,7/40,2	92,4	0,86	2	7	2,1	2,1	0,94000
АИM 225M8	30	750	380/660В	61,7/35,6	91,8	0,79	2,66	6,6	1,9	2	0,89000
АИM 250S2	75	3000	380/660В	136,8/79	93	0,9	1	7,5	2	2,3	0,45600
АИM 250M2	90	3000	380/660В	160,7/92,8	93,8	0,91	1,16	7,5	2	2,3	0,67700
АИM 250S4	75	1500	380/660В	139,6/80,6	93,8	0,87	1,66	7,2	2,2	2,3	110,000
АИM 250M4	90	1500	380/660В	165,6/95,6	93	0,87	1,33	7,2	2,2	2,3	1,54
АИM 250S6	45	1000	380/660В	84/48,5	92	0,86	2	7	2,1	2,1	1,71
АИM 250M6	55	1000	380/660В	104,7/60,5	92,8	0,86	2	7	2,1	2,1	2,15
АИM 250S8	37	750	380/660В	77,8/44,9	91,5	0,79	2,66	6,6	1,9	2	1,71
АИM 250M8	45	750	380/660В	93,9/54,2	91	0,8	2	6,6	1,9	2	2,15
АИM 280S2	110	3000	380/660В	183/105,7	94	0,91	1	7,5	1,8	2,2	0,96
АИM 280M2	132	3000	380/660В	231,2/133,5	94,5	0,91	0,83	7,1	1,8	2,2	1,57
АИM 280S4	110	1500	380/660В	201,6/116,4	94,5	0,88	1	6,9	2,1	2,2	2,67
АИM 280M4	132	1500	380/660В	240,4/138,8	94,8	0,88	1,33	6,9	2,1	2,2	3,34
АИM 280S6	75	1000	380/660В	142,2/82,1	93,5	0,86	2	7	2	2	2,86
АИM 280M6	90	1000	380/660В	170,2/98,3	94,5	0,85	1,5	6,2	1,9	2,2	4,08
АИM 280S8	55	750	380/660В	112/64,7	92,8	0,81	2	6,6	1,8	2	3,12
АИM 280M8	75	750	380/660В	151,3/87,3	93	0,81	2	6,6	1,8	2	5,2
АИM 315S2	160	3000	380/660В	279/161,1	95,1	0,93	0,83	7	1,8	2	1,73
АИM 315M2	200	3000	380/660В	348/200,9	95,5	0,93	0,83	8	1,8	2	1,94
АИM 315S4	160	1500	380/660В	287,8/166,2	95,3	0,89	1,33	6,2	2,1	2,2	3,68
АИM 315M4	200	1500	380/660В	359,4/207,5	95,6	0,89	1,33	6,5	2,1	2,2	4,25
АИM 315S6	110	1000	380/660В	206/118,9	94,8	0,88	2	6,9	2	2	4,26
АИM 315M6	132	1000	380/660В	244/140,9	95	0,9	2	6,6	2	2	5,16
АИM 315S8	90	750	380/660В	178/102,8	94,5	0,85	2	6	1,8	2	5,82
АИM 315M8	110	750	380/660В	217/125,3	94,5	0,86	2	5,9	1,8	2	6,75
АИM 315S10	55	600	380/660В	112,0/64,7	92,8	0,81	2	6	1,5	2	8,66
АИM 315M10	75	600	380/660В	151,3/87,3	93	0,81	2	5,9	1,5	2	8,92
АИM 355S2	250	3000	380/660В	431/248,8	96	0,93	0,66	6,8	1,6	2	3,05
АИM 355M2	315	3000	380/660В	533/307,7	96	0,93	0,66	7,4	1,6	2	3,60
АИM 355S4	250	1500	380/660В	439,5/253,7	95,3	0,89	1,33	6,2	2,1	2,2	6,77
АИM 355M4	315	1500	380/660В	550,3/317,7	95,6	0,89	1,33	6,5	2,1	2,2	8,20
АИM 355S6	160	1000	380/660В	292,3/168,8	95,1	0,89	1	7,5	1,9	2	7,80
АИM 355M6	200	1000	380/660В	364,6/210,5	95,5	0,9	1	7,1	1,9	2	9,10
АИM 355S8	132	750	380/660В	261/150,7	94,7	0,83	1,33	6,5	1,8	2	10,55
АИM 355M8	160	750	380/660В	314,7/181,7	95,5	0,85	1,33	6,6	1,8	2	11,73
